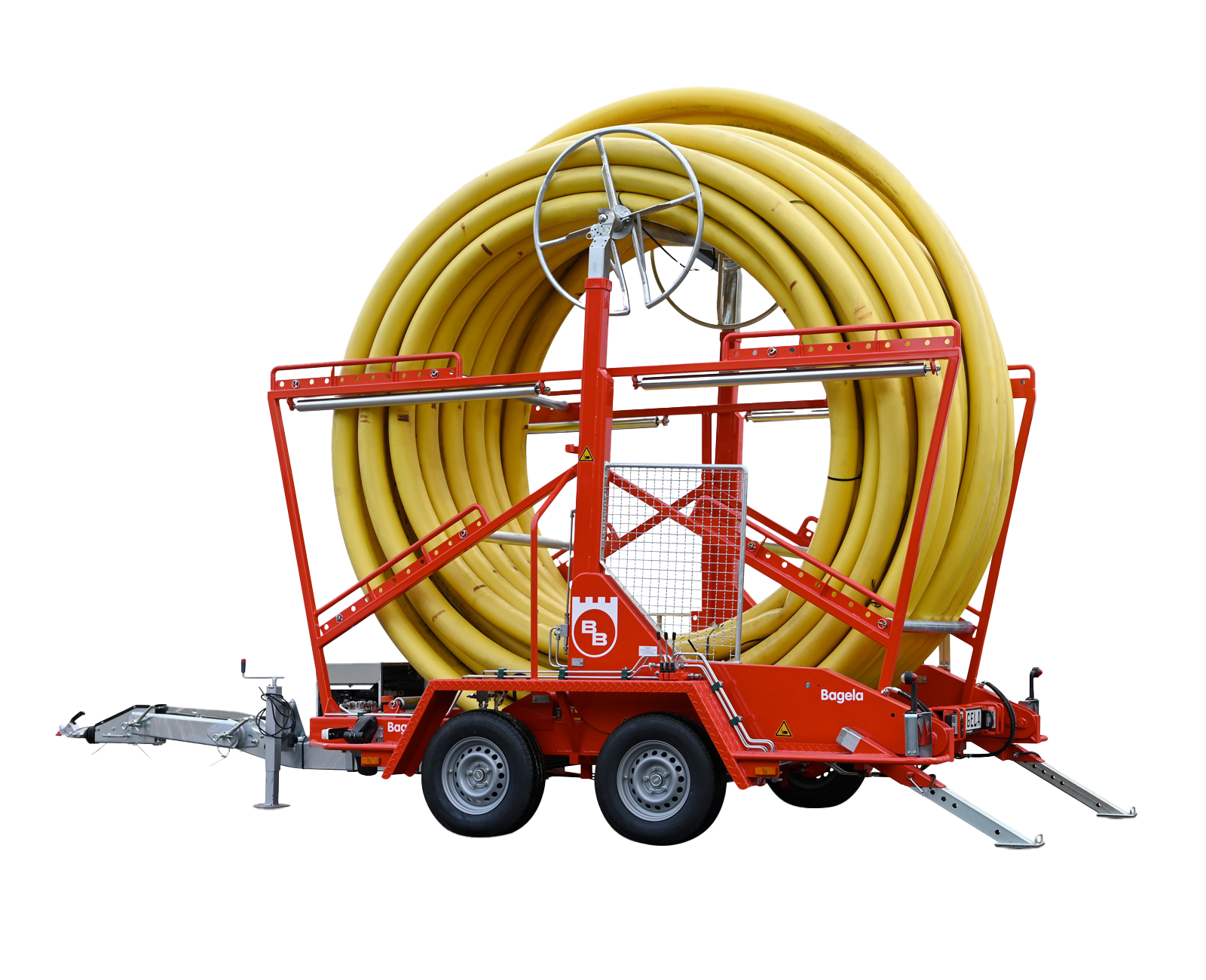

Buizen-haspelwagen BRT20

De BRT 20 kan zonder zelfstandig buisbundels oppakken, laden en afrollen. Zelfs liggende bundels kunnen zonder randapparatuur worden opgepakt.

Buisbundels van diverse diameters kunnen met behulp van verticale hydraulische vijzels worden opgepakt en op de gelagerde rollen worden geplaatst. Vervolgens worden er drie geleidingsrollen aan de binnenkant van de bundel geplaatst. De bundel is dan klaar om te verwerken.

Omdat de bundels vanaf de achterkant worden opgepakt, zijn ook alle hydraulische bedieningshendels aan de achterkant geplaatst. De bestuurdersplaats binnen het zwenkbereik van het pick-upframe is voorzien van een beschermkap.
Ook buisrollen die plat op de grond liggen, kunnen door het frame worden opgepakt en in de kooi van de buizenwagen worden geladen.

De pickup-as is gelagerd en voorzien van bolvormige uiteinden, waardoor spanning op de as wordt voorkomen, ongeacht de relatieve positie van de hefarmen.
Tijdens het afrollen van de buis houden twee steunwielen de smalle bundels (100 m lengte) in de middenpositie.

Let op: Het binnenste uiteinde van de buis moet gelijk met de buisspiraal worden afgesneden!
