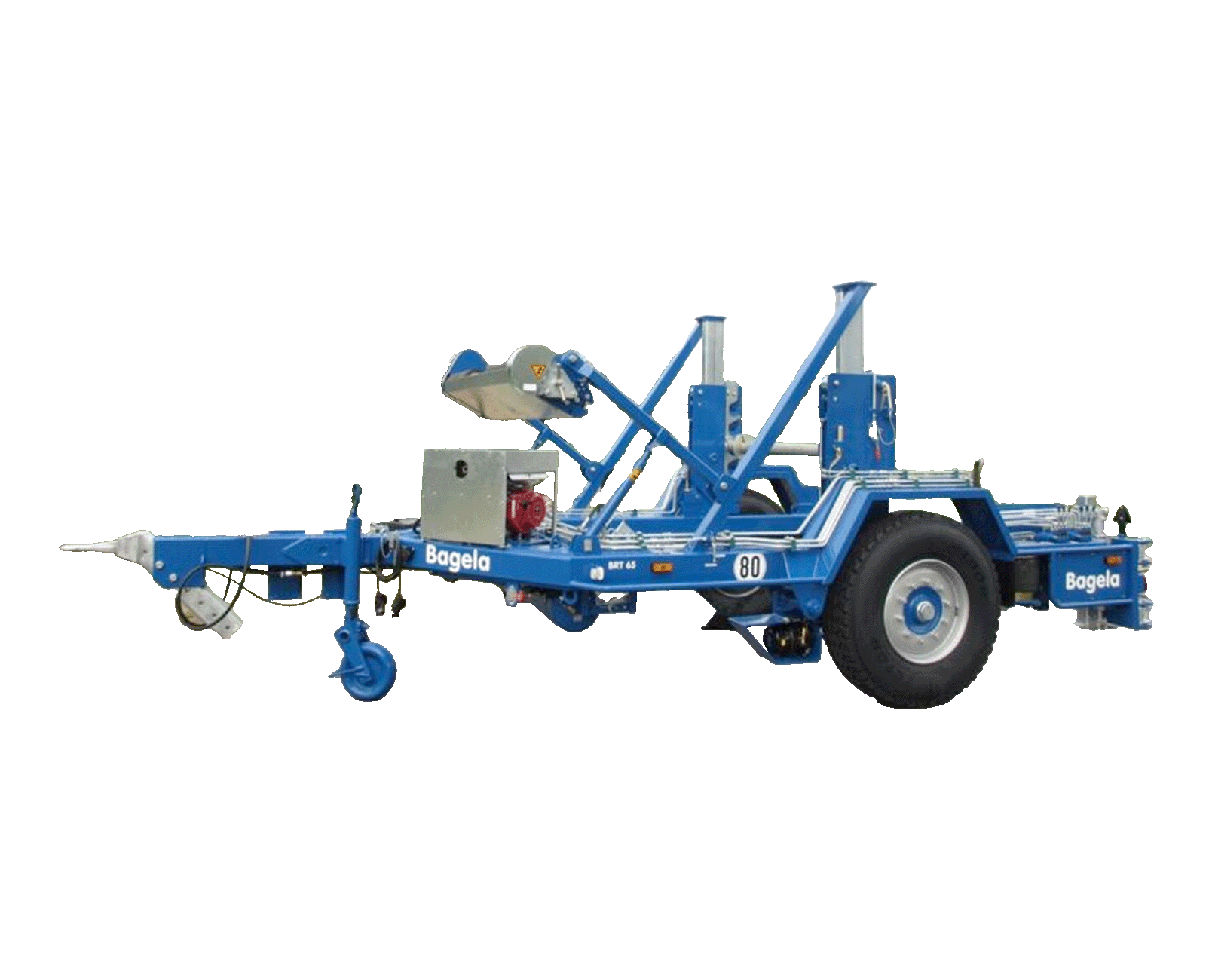

Voor het wikkelen en transporteren van compacte inline-buizen met een diameter van 400 mm zijn haspels met een buitendiameter van 3700 mm nodig. Voor het vervoeren van zulke grote haspels is de BRT65 ontworpen. Met een open achterkant, zodat de haspel gemakkelijk in het hefsysteem van de buizenwagen kan worden geplaatst. Standaard is de buizenwagen uitgerust met een naar één kant te openen achterhek.
Twee verticale hefcilinders, die onafhankelijk van elkaar op en neer kunnen worden gepompt door een motor aangedreven hydraulisch systeem. Voor transport zijn deze beveiligd met borgpennen.
Deze buizenwagen is uitgerust met een haspelaandrijving, voor het aandrijven en afremmen van de haspel, welke eveneens aangestuurd wordt door het hydraulisch systeem.
Hydraulische haspelaandrijving en -rem
De dubbele aandrijfrollen, die elk op drie lagers lopen, hebben een diameter van 150 mm en zorgen voor een hoog wrijvingsvermogen. Elke rol bestaat uit verschillende segmenten.
Voordeel:
Omdat de rollen plaatselijk slijten, d.w.z. waar ze in contact komen met de haspel, is het niet nodig om beide rollen tegelijkertijd te vervangen; in plaats daarvan kunnen de segmenten onderling worden uitgewisseld.
Mechanische haspelremmen
Om het hoge uitzetkrachten van de "compacte" buis-spiraal te weerstaan, zijn de dubbele aandrijfrollen uitgerust met een mechanische rem.
Central bedieningspaneel aan de achterkant en hydraulische achtersteunen
Alle bedieningselementen bevinden zich op een centrale positie aan de achterkant, zodat u de haspel gemakkelijk kunt bedienen: laden, lossen, oprollen en afrollen.
Tiltable bumper frame
In verticale positie dient het bumperframe als stabilisator. Wanneer de compactliner ter plekke van de buizenwagen wordt afgewikkeld en in een buis wordt geinstalleerd, kan het bumperframe in horizontale positie worden gekanteld, zodat de verstelbare rollers boven de insteekput kunnen worden gepositioneerd om de buis naar beneden te geleiden.
Advantage:
Advantages:
- Hoge stabiliteit van de buizenwagen tijdens transport.
- Buis hoeft niet opnieuw geordend te worden, voorafgaand aan installatie.
Specificaties:
* Bovenstaande specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd en kunnen variëren afhankelijk van de gekozen opties.
